治具とは？工具や金型との違いと現場を変える驚きの役割を徹底解説

製造業の工場や工房で必ずと言っていいほど耳にする「治具（じぐ）」。モノづくりの現場で作業効率と精度を飛躍的に高める影の主役でありながら、一般には馴染みが薄く、工具や金型との違いが曖昧なまま使われているケースも少なくありません。

2026年現在の製造現場では、人手不足への対応やデジタルツールの進化に伴い、治具の果たす役割が再定義されています。誰が作業しても同じ品質を担保し、不良品を限りなくゼロに近づけるための仕組みとして、治具の重要性はかつてないほど高まっています。知っておくべき治具の正体から現場での最新活用事例まで、余すところなく解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：治具（jig）は加工や組み立て時に「ワーク（工作物）の位置決め・固定」を行う専用装置であり、工具や金型とは役割が明確に異なる。
• 要点2：治具の導入により作業の属人化を防ぎ、サイクルタイム短縮と不良率の大幅低減（現場試算で30〜50％減）を実現できる。
• 要点3：近年は3Dプリンターを活用した内製化が進む一方、過剰な専用設計によるコスト膨張やメンテナンス不足のリスク管理が必須となる。

【語源の秘密と基礎知識】治具とは？英語「jig」から生まれた当て字の真相

「治具」という漢字を見て、伝統的な仏具や日本古来の道具を連想する方もいるかもしれません。しかし、この言葉のルーツは極めて近代的な英語の「jig（ジグ）」にあります。

明治期から大正期にかけて西洋の近代工業技術が日本へ導入された際、加工物を固定して作業を案内する器具を指す英語「jig」に、漢字の「治」（おさめる・コントロールする）と「具」（道具）を当てたことが語源の由来とされています。つまり、日本語の響きと意味の両方を絶妙に調和させた工業界の当て字です。

治具設計の基礎知識として押さえるべき定義は、「加工・組み立て・検査の対象物（ワーク）を正しい位置に保持・固定し、工具の加工経路を案内・補助する器具」です。製造業において品質安定を実現するためには、作業者の熟練度に頼らず「誰がセットしても全く同じ位置で固定できる」物理的な制約が不可欠であり、その役割を担うのが治具です。

【徹底比較】治具・工具・金型の決定的な違いとは？現場の役割分担

製造の現場では「治具」「工具」「金型」という3つの言葉が頻繁に交わされますが、それぞれの機能と役割は根本から異なります。現場配属されたばかりの新人が最初に混乱しやすいポイントでもあります。

端的に整理すると、以下の関係性になります。

• 工具：対象物を切る・削る・叩くなど「直接変形・加工を加える」道具（ドリル、エンドミル、レンチなど）
• 金型：溶けた樹脂や金属を流し込み、あるいはプレスして「目的の形状を直接成形する」枠型（射出成形金型、プレス金型など）
• 治具：対象物を「固定・案内」して、工具や作業者が正しく加工できるようにサポートする補助装置

工具や金型が製品の形を直接作り出すのに対し、治具は加工を正確かつスムーズに行わせるための「裏方」です。それぞれの違いと現場での位置づけをデータとあわせて比較します。

項目	治具（Jig）	工具（Tool）	金型（Mold/Die）
主たる役割	ワークの位置決め・固定・動作案内	ワークの直接加工（切削・研磨・締付）	材料の直接成形（プレス・射出成型）
製作コスト相場	数万円〜数十万円（内製〜中規模）	数千円〜数万円（市販品が多数）	数百万円〜数千万円（高精度・大型）
汎用性と専用性	特定製品向けの専用品が多い	規格化された汎用品が中心	完全な製品専用品（設計変更に弱い）
品質への関わり	作業ばらつきの排除・再現性の担保	加工面精度・切削スピードの向上	製品自体の寸法・形状・外観の決定
編集部の見解	少量〜中量生産でのコスト効率最適化に直結	消耗品管理と適切な選定が主眼	大量生産を前提とした大型初期投資

【主要4タイプ】加工治具から検査治具まで！現場で活躍する種類と役割

治具は工程ごとに多種多様な設計がなされています。現場で中核を担う代表的な種類とそれぞれの機能を見ていきます。

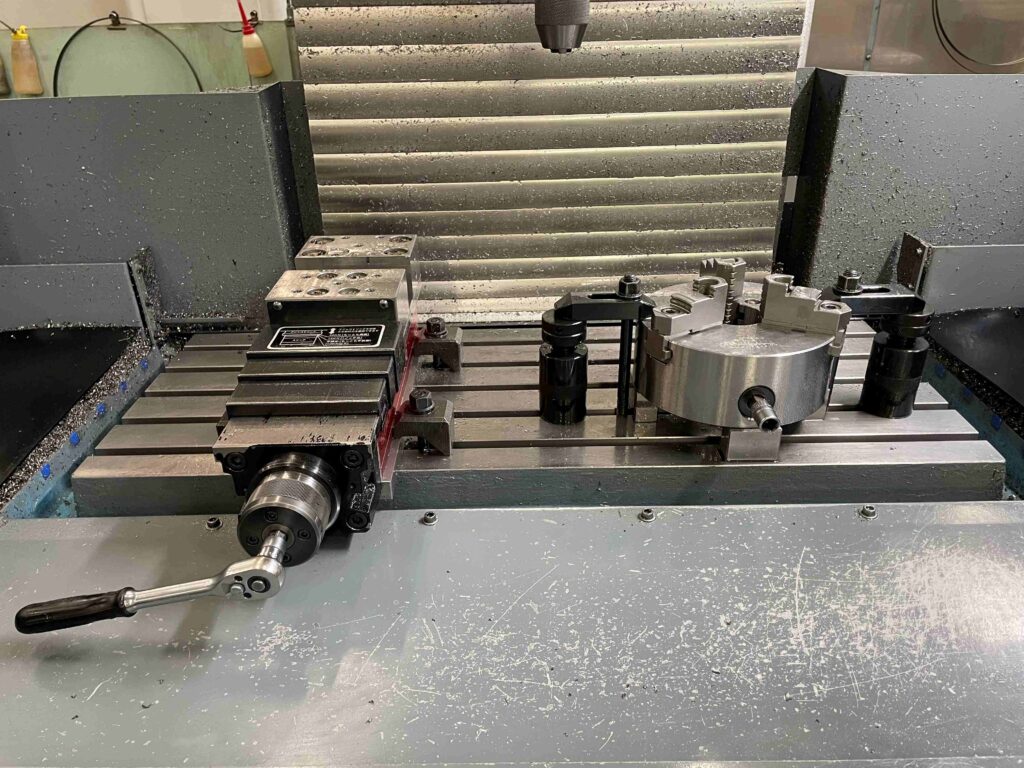

1. 加工治具（切削・穴あけ）

マシニングセンタやフライス盤などで、金属や樹脂を削る際に素材をがっちり固定する器具です。加工治具の種類には、バイスやチャックのような汎用型から、複雑な曲面を持つパーツを一点の狂いもなく固定する専用治具まであります。加工時の振動（ビビリ）を抑え、寸法精度をミクロン単位で安定させる心臓部です。

2. 溶接治具（仮止め・歪み防止）

複数の金属パーツを溶接する際、熱による膨張や冷却時の収縮（溶接歪み）によって寸法が狂う現象を防ぎます。溶接治具の設計では、スパッタ（火花）の付着を防ぐ構造や、熱逃げを考慮したクランプ配置、そして溶接作業者がトーチを差し入れやすいスペースの確保が極めて重視されます。

3. 組立治具（圧入・ネジ締め）

複数の部品を組み付ける工程で、パーツを重ね合わせる位置を一瞬で決める器具です。ネジの斜め締めや部品の逆向き装着といったヒューマンエラーを物理的に防ぐ「ポカヨケ（フールプルーフ）」機構が組み込まれることが多く、ライン作業のスピードアップを後押しします。

4. 検査治具（品質判定・ゲージ）

完成した部品が設計通りの寸法に収まっているかを瞬時に判定する器具です。検査治具の役割は、高価な三次元測定機に頼らずとも、作業現場で部品をはめ込むだけで合否判定（Go/No-Go）を数秒以内に下せる点にあります。検査時間を大幅に圧縮し、出荷リードタイム短縮に寄与します。

【メリット・デメリット検証】治具導入によるコスト削減と見落としがちな盲点

治具の導入は現場改善の特効薬とされますが、万能ではありません。費用対効果を見極めるためのメリットとデメリットを客観的に比較します。

現場が得られる圧倒的なメリット

• 品質の均一化と属人化の解消：新人作業者でもベテランと同じ精度・位置で加工が可能になります。
• サイクルタイムの短縮：位置合わせや測定にかかる段取り時間を大幅カット。ある自動車部品加工ラインの実績では、セッティング時間が従来の65％削減された事例も報告されています。
• 治具製作を通じたトータルコスト削減：加工ミスの激減による歩留まり向上と、作業時間の短縮が長期的な人件費削減に直結します。
• 安全性の向上：手作業による保持が不要になり、刃物や高圧プレス付近での挟まれ・巻き込まれ事故を防ぎます。

見落としてはならないデメリットとリスク

• 初期設計・製作費用の発生：専用治具を起こす場合、設計費や材料費が発生し、極端な小ロット生産では投資回収が難しくなります。
• 設計ミスによる不良の大量発生：治具自体の基準面や位置決めピンにズレがあると、製造した全パーツが不良品化する致命的なリスクを孕みます。
• 保管場所と管理の手間：製品ごとに専用治具が増え続けると、工場内の保管スペースを圧迫し、「どこに何の治具があるか分からない」管理不全を引き起こします。

【実態検証】現場のリアルな声と3Dプリンタによる「治具の自作」最新事情

実際の製造現場では、治具に関してどのような課題や工夫が生まれているのでしょうか。現場技術者へのヒアリングやコミュニティで共有されている生の声から、実態を浮き彫りにします。

現場で最も頻繁に聞かれるのが、「治具の保管場所が足りない」「以前作った治具の図面が残っておらず再製作できない」という管理面の悩みです。また、金属削り出しで治具を外注すると「完成まで2〜3週間、費用が数十万円かかる」ため、試作や小ロット品への対応が後手に回るという構造的課題がありました。

こうした状況を大きく打破しているのが、産業用3Dプリンターを用いた治具の自作です。金属ではなく炭素繊維強化樹脂（カーボン配合フィラメント）などを用いることで、軽量かつ十分な剛性を持つ治具を社内で即日プリントする動きが定着しています。外注コストを約80％削減し、設計変更もCADデータを修正するだけで数時間後に試せる環境が、現場のカイゼン速度を劇的に引き上げています。

ただし、樹脂治具・金属治具を問わず、治具のメンテナンスと保管方法を怠ると精度は急速に劣化します。位置決めピンの摩耗、締め付けネジのガタつき、防錆油の塗布漏れによるサビなどは定期点検で厳しくチェックしなければなりません。2026年現在は、治具に二次元コードやRFIDタグを貼り付け、使用回数と校正履歴をデジタル管理する手法が標準化されつつあります。

【プロの結論】治具の内製・専用設計に向いている現場と見送るべき条件

治具の専用設計・自作をおすすめできる現場：

• 月間ロットが数百個以上あり、毎回の位置決めに数十秒以上のロスが出ている工程
• 作業者のスキル差によって不良率が毎月数％以上の開きを見せているライン
• 製品の外観が複雑で、市販の汎用バイスでは傷や変形が発生しやすいワーク

治具の新規製作を見送るべき現場：

• 1回限りの試作や、数点しか作らない一品モノの加工（汎用クランプやマグネットホルダーでの工夫が最適）
• 製品設計が頻繁に変更される開発初期フェーズ（治具の修正コストが追いつかない）

【治具とは】に関するよくある質問（FAQ）

Q1：治具（ジグ）と工具の根本的な見分け方は？
A1：対象物に「直接加工を加えるもの」が工具（ドリル、バイト、カッターなど）であり、対象物を「固定して加工位置を正しく案内・保持するもの」が治具です。治具自体がワークを削ったり切ったりすることはありません。

Q2：治具を自作する場合、3Dプリンターで作っても強度は保てますか？
A2：用途によります。検査治具や軽作業の組立治具、傷つきやすい製品の保持治具には樹脂製3Dプリント治具が極めて有効です。一方で、強い切削抵抗がかかるマシニング加工用や高温に晒される溶接治具には、従来通り鉄やアルミなどの金属製治具が必須です。

Q3：治具の耐用年数や資産計上（税務上の扱い）はどうなりますか？
A3：税法上、治具は一般に「工具器具備品」に分類され、耐用年数は用途に応じて3年程度とされるケースが多く見られます。ただし、取得価額が10万円未満（または一定の特例適用で30万円未満）の場合は消耗品費として即時費用処理されるなど、金額や用途によって処理が異なります。正確な判断は顧問税理士や経理部門への確認が必要です。

まとめ：次世代の製造業を支える治具選びと運用の鉄則

治具は単なる「固定具」にとどまらず、製造現場の生産性、安全性、そして品質の再現性を根底から支える極めて戦略的なツールです。工具や金型との役割分担を正しく理解し、工程に適した治具を配置することが、無駄のないスマートなモノづくりの第一歩となります。

3Dプリント技術の浸透によって治具製作のハードルが下がった現代だからこそ、闇雲に作るのではなく「何のために固定し、どのミスを物理的に防ぎたいのか」という治具設計の原点に立ち返ることが求められます。適切な設計と定期的なメンテナンス体制を整え、現場の競争力を最大化させましょう。 （出典: 治 具 と は（Yahoo!ニュース））
